• 概述

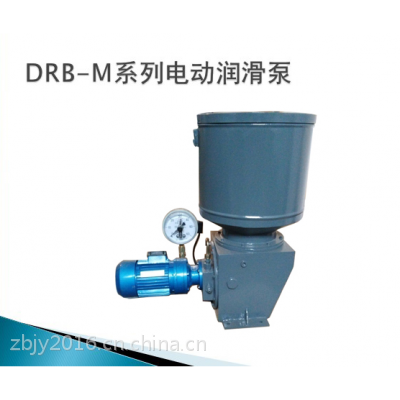

   DRB-M系列电动润滑泵主要适用于布点多、管线长、加油间隔短的润滑系统中。该系列泵有一个出油口,可用于单线分配器系统,亦可与电磁换向阀配套,用于双线分配器系统中。

• 技术参数

• 原理

本机为真空吸压式双活塞泵(如图示),当滑叉向左运动时,下组活塞1、2向左运动移动,活塞2在弹簧顶推下达到极限位置关闭出油口,而活塞1继续向左运动,此时活塞1、2之间逐渐产生真空把油从进油口吸入(此间弹簧力不足,推杆3会在滑叉推动下把活塞2压至极限位置)。当滑叉左移至极限位置后开始反向运动时,活塞1在滑叉推动下,将进油口关闭并继续向右运动对油加压,将活塞2顶至出油口右侧把腔内油脂经过出油口打入管路。这样两组活塞循环往复,交替吸压将油源源不断的经过管路注入设备,滑叉在往复运动的同时,通过与其联动的拨柄带动桶内压油盘转动,将桶内油脂压入泵体腔内。

• 注意事项

1. 主机应该安装在便于维修、干净、温度适宜的地方，或者安装在室外，需设保护装置。

2. 该泵应安装在本系统的中间位置。

3. 该泵允许工作压力为40MPa。

4. 适用介质为：2^#～000^#润滑脂或黏度大雨N68的润滑油。

5. 需用充脂泵加油，严防人为污染油脂。

6. 对过滤器中的过滤网要定期清洗，减速电机每工作1500小时，齿轮部位换油一次。
