| 品牌：晶亿 | 型号：WDB-Z | 用途：润滑 |
| 压力：31.5Mpa | 材质：铸铁 | 泵轴位置：卧式 |
| 叶轮吸入方式：单吸式 | 驱动方式：电动 | 性能：自动 |
| 原理：柱塞泵 | 输送介质：油泵 | 流量：0-5ml/minm3/h |
| 扬程：20m | 叶轮结构：单 | 叶轮数目：1 |
| 工作压力：31.5 | 重量：60kg | 电压：380V |
| 规格：WDB |

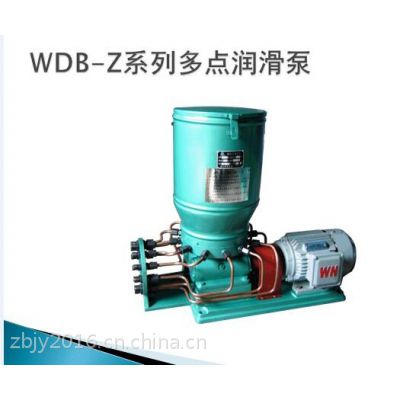

概述
WDB-Z系列电动多点润滑泵适用于润滑频率低,管路分布在50米内的润滑系统中,可用于点对点等量直供系统,也可以在各管路上配以单线片式分配组成不等量供油系统。
该系列在冶金、矿山、建材、橡塑、锻压、陶瓷等行业以其性能好、价格低廉作为ZB系列、DDB系列的替代产品,得到广泛应用。它可与电控箱匹配达到定时、定量自动加油。
原理
本机为真空吸压式柱塞泵,其运行通过电机联动泵体内的蜗杆、蜗轮,中心轴上的推动套,经它的平行径向运动,推动大柱塞实现供油,中心轴在运动的同时连体带动压油板,刮油器同步转动,将油不断压入过滤网面被吸入大柱体内。刮油器每转一周,各油咀均供油一次。
技术参数
类别 参 数 型 号  |
出油咀 数量（个） |
出油量 （MPa） |
给油量 （ml咀/min） |
容积 （L） |
电机功率（KW/380V） |
重量 （Kg） |
订货号 |
WDB--1 | 1 | 32 | 5 | 20 | 0.55 | 52.5 | B03·01 |
WDB--2 | 2 | 32 | 5 | 20 | 0.55 | 52.5 | B03·02 |
WDB--3 | 3 | 32 | 5 | 20 | 0.55 | 52.5 | B03·03 |
WDB--4 | 4 | 32 | 5 | 20 | 0.55 | 52.5 | B03·04 |
WDB--5 | 5 | 32 | 5 | 20 | 0.55 | 52.5 | B03·05 |
WDB--6 | 6 | 32 | 5 | 20 | 0.55 | 52.5 | B03·06 |
WDB--7 | 7 | 32 | 5 | 20 | 0.55 | 52.5 | B03·07 |
WDB--8 | 8 | 32 | 5 | 20 | 0.55 | 52.5 | B03·08 |
WDB--9 | 9 | 32 | 5 | 20 | 0.55 | 53 | B03·09 |
WDB--10 | 10 | 32 | 5 | 20 | 0.55 | 53 | B03·10 |
WDB--11 | 11 | 32 | 5 | 20 | 0.55 | 53 | B03·11 |
WDB--12 | 12 | 32 | 5 | 20 | 0.55 | 53 | B03·12 |
WDB--13 | 13 | 32 | 5 | 20 | 0.55 | 58 | B03·13 |
WDB--14 | 14 | 32 | 5 | 20 | 0.55 | 58 | B03·14 |
WDB--15 | 15 | 32 | 5 | 20 | 0.55 | 58 | B03·15 |
WDB--16～36 | 16～36 | 32 | 5 | 20～40 | 0.75 | 58～60 | B03·16 ～36 |
